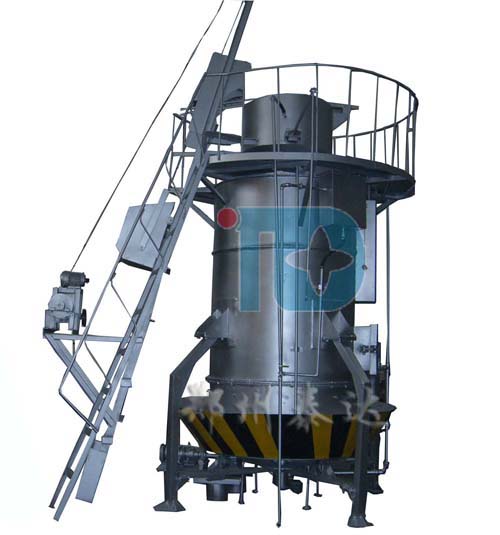

一、QM-1型煤氣發生爐簡介

        該系列煤氣發生爐是在干式灰瓶除灰煤氣爐基礎上發展而成，他吸取了干式除灰的特點，并采用了專利旋轉灰盤除渣、自動出渣機構，是我公司推出的新一帶的智能型高效節能環保產品。特點：采用獨特的寶塔形耐熱鑄鐵爐篦，爐壁永遠被爐渣保護；具有強大破渣、松渣、透氣作用；從根本上消除煤氣爐是壓力容器的概念；實現加熱爐爐溫自動控制。

二、QM-1型煤氣發生爐的特點

工作原理： 連續式煤氣發生爐以0－80mm的粒煤為理想的燃料。小顆粒的煤在爐中， 大大地增加了爐的氣化強度，加快了反應速度，提高了煤的氣化效率，使煤之中的炭與水蒸汽發生化學反應，形成了一氧化碳和氫氣等可燃?xì)怏w，從而達到了完全氣化狀態，連續穩定地制造煤氣。
環保指標： 經河南省環境監測中心站監測證明，燃燒時無煙，二氧化硫和煙塵濃度的排放量均符合GB9078-1996環保標準。
安全可靠： 連續式煤氣發生爐應用了國家發明專利技術，排除了傳統煤氣發生爐容易產生爆炸的安全隱患，能確保使用安全。
不受煤種限制： 連續式煤氣發生爐，可以使用原煤、沫煤、粒煤等煙煤或無煙煤。（煤粉不大于30％的粒煤為理想的燃料）。
使用專用燃燒器： 該爐根據不同規格、不同使用條件，配有專用的“引射式”燃燒器，具有使用靈活、燃燒充分、運行穩定、使用壽命長等特點。
減輕勞動強度： 傳統煤氣發生爐一個班需要扎釬、攛火十幾次，探測爐況，以防 結焦。即增加了勞動強度，又損害了人體健康。連續式煤氣發生爐解決 了這些麻煩。
應用范圍： 由于該爐放寬了使用煤種，降低了生產成本，因此廣泛地應用于煤氣熱處理加熱爐、煤氣鍛造爐、煤氣坩堝爐、煤氣模殼焙燒爐、煤氣烤包爐、煤氣樹脂砂熱法再生爐、煤氣玻璃熔化爐、煤氣陶瓷燒成爐以及煤氣耐火材料倒煙窯、隧道窯等領域的節能環保技術改造。各種燃煤、燃油鍋爐、窯爐、冶金、化工、鋁業、耐火材料，玻璃制品等需要熱源的設備，也可用于現有鍋爐改造等使用,且效果非常理想。

三、QM-1型煤氣發生爐的技術參數

名稱 單位 發生爐規格
爐膛直徑 mm 1600 1800 2000 2400 2600 3000 3200
爐膛斷面積 m2 2 2.54 3.14 4.52 5.31 7.07 8.04
燃料層高度 mm 1000 1000 1000 1000 1000 1000 1000
火層高度 mm 100～300
灰層高度 mm 100～300
適用燃料 不粘結性煙煤、無煙煤、焦炭
燃料粒度 mm 13～25 25～50
燃料耗量 Kg/h 350～460 500～600 500～720 700～1040 850～1200 1700～2000 1800～2200
氣化劑 空氣、水蒸氣
煤氣產量 Nm3/h 1200～1600 1500～2100 1750～2500 2500～3600 3000～4300 6000～7000 6500～7500
灰盤轉速 r/h 3.5 3.5 2.23 2 1.7 1.7 1.7
煤氣熱值 KJ/Nm3 5020～5670
煤氣出口溫度 ℃ 400～550
煤氣出口壓力 Pa 980～1470 1470-1960
鼓風壓力 Pa <4000 <6000
飽和空氣溫度 ℃ 50-65
水套工作壓力 Pa <100Kpa <294Kpa
探火孔壓力 Pa <100Kpa <294Kpa
爐箆傳動 電機功率 KW 4 5.5
煤斗提升 電機功率 KW 1.5 3
設備總重 T 12 15 19 24 28 42 45
