一、QM-3型煤氣發生爐簡介

       該系列煤氣發生爐是我公司自行開發的煤炭氣化裝置，是一種新型高效的節能環保產品,它具有如下特點：
節能環保：1Kg標準煤轉化為煤氣后再燃燒產生的熱量相當于0.6Kg柴油、0.5Kg重油、0.3Kg液化石油氣、6.5度電產生的熱量。煙氣排放符合GB9078-96環保標準。另外,我公司可以根據用戶的要求設計制做專用的熱風爐。 同時也承接各種燃油、天然氣、燃煤及電熱風爐的改造。其加熱成本比用電節省70%，比燃油節省40～60%，比燃氣節省30%。
采用往復爐排除渣結構：具有強大的破渣、松渣及透氣的能力，爐體不易結渣。
采用獨特的灰盤結構設計：爐篦被低溫爐渣所保護，從而大大延長篦的使用壽命；
灰倉部分使用大面積的水封防爆槽：反應靈敏，使用更安全；
煤氣的產生能與其它加熱設備聯動：能方便的實現溫度的自動控制；
煤氣隨用隨產，直接燃燒：不需除塵、降溫、加壓儲存等復雜工序，生產成本大幅度下降。
機械加料、除渣：集中控制，操作簡單，勞動強度低。
安裝方便：不需特制地基，一般地面均可安裝。
能與各種加熱設備靈活配套：廣泛應用于煤氣熱處理加熱爐、煤氣鍛造爐、煤氣鉗鍋爐、煤氣模殼培燒爐、煤氣烤包爐、煤氣樹脂砂熱法再生爐、煤氣玻璃熔化爐、煤氣陶瓷燒成爐以及煤氣耐火材料倒煙窯、隧道窯等領域的節能環保技術改造。同時也可適用要求溫度在1350℃以下各種烘干、鍛燒、預熱等設備的配套熱源改造。

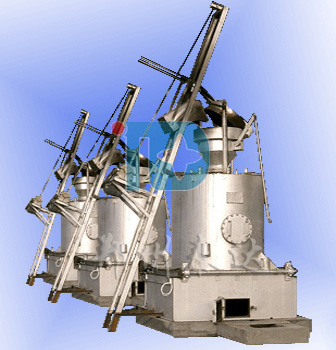

QM-3型煤氣發生爐

二、QM-3型煤氣發生爐的技術參數

型號名稱 單位 QM600 QM800 QM1000 QM1200 QM1500 QM1800
爐膛面積 M2 0.282 0.502 0.785 1.13 1.77 2.54
適用煤種 無煙煤、不粘結煙煤、長焰煤、褐煤等
燃煤粒度 mm 13-25（含粉量小于2%）、25-50（含粉量小于5%）
煤氣產量 Nm3/h 68-180 140～350 245～490 420～670 560～1200 1200～1600
燃料耗量   20～60 40～100 70～140 120～190 160～350 350～460
氣化強度 kg/h 20-60 30-100 50-160 80-230 150-350 200-510
耗水量 kg/h 10-35 20-60 30-100 50-140 90-210 150-350
銘牌功率 kw 5.5 6.7 6.7 6.7 8.2 15
額定電耗 kw/h 1.5 2.5 2.5 2.8 3 6
煤氣熱值 KJ/Nm3 5020-5670
煤氣出口溫度 ℃ 300-500
氣化效率   標態＞73% 熱態＞80%
煤氣出口壓力 Pa <1000
水套蒸汽壓力 Pa ≤1500
煤氣含塵量 mg/Nm3 ≤50
外型尺寸
長*寬*高		 m 2*2.3*5.8 2.2*2.5*5.8 2.4*2.7*5.8 2.6*2.8*6.0 2.8*3*6.0 3*3.5*6.0
